المعدات / منتجات السلاسل / سلاسل الإدارة / سلاسل الإدارة البكرية عالية الدقة والمتانة (PRN، PRT)

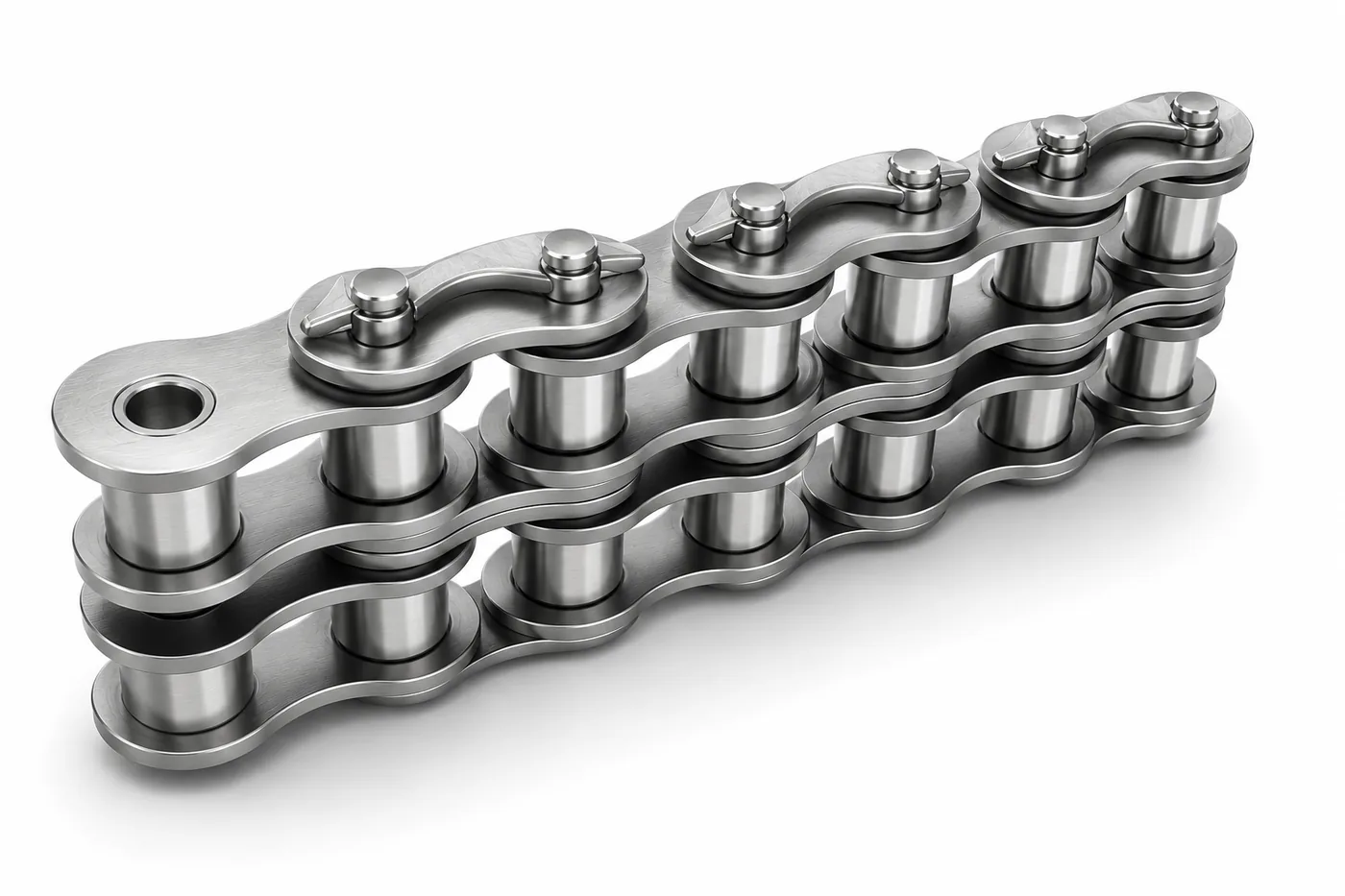

سلاسل الإدارة البكرية عالية الدقة والمتانة (PRN، PRT)
Однорядная цепь повышенной точности — схема
Однорядная (ПРН/ПРТ)
Двухрядная цепь повышенной точности — схема
Двухрядная (2ПРН/2ПРТ)
سلاسل الإدارة

سلاسل الإدارة البكرية عالية الدقة والمتانة (PRN، PRT)

الرمز: PRN, PRT
سلاسل PRN وPRT هي سلاسل إدارة بكرية ذات دقة ومتانة متزايدة. تُصنع بسماحات تصنيع أضيق ومن فولاذ أعلى جودة، مما يرفع حمل الكسر ويطيل العمر التشغيلي مقارنةً بسلاسل PR القياسية. تُستخدم في عمليات الإدارة ذات المتطلبات العالية للدقة والسرعة والمتانة. يشير PRN إلى النسخة عالية المتانة، وPRT إلى النسخة فائقة التحمّل. نوفّر وفق معيار GOST ونصنّع حسب رسومات العميل.

التوريد والتصنيع حسب الطلب. نتعامل بضريبة القيمة المضافة.
للحصول على المعايير الدقيقة والسعر، يُرجى التواصل عبر نموذج الطلب.

المواصفات
النوعسلسلة إدارة بكرية عالية الدقة / المتانة
المعيارGOST 13568
النسخPRN (عالية المتانة)، PRT (فائقة التحمّل)
الميزةسماحات أضيق، فولاذ أعلى جودة
حسب الطلبوفقاً للرسومات
جدول المقاسات
الرمزP، ممd1 أقصىb1 أدنىd2 أقصىLc أقصىh2 أقصىT أقصىPt، ممحمل الكسر، kNالوزن، كجم/م
ПРН-25,425,4015,8815,887,9539,0024,133,20—652,80
2ПРН-25,425,4015,8815,887,9568,0024,133,2029,29130,005,60
3ПРН-25,425,4015,8815,887,9598,0024,133,2029,29195,008,40
4ПРН-25,425,4015,8815,887,95127,0024,133,2029,29260,0011,20
6ПРН-25,425,4015,8815,887,95185,0024,133,2029,29390,0016,80
8ПРН-25,425,4015,8815,887,95244,0024,133,2029,29520,0022,40
ПРТ-25,425,4015,8815,887,9542,0024,134,00—653,20
2ПРТ-25,425,4015,8815,887,9575,0024,134,0032,59130,006,40
3ПРТ-25,425,4015,8815,887,95107,0024,134,0032,59195,009,60
4ПРТ-25,425,4015,8815,887,95140,0024,134,0032,59260,0012,80
6ПРТ-25,425,4015,8815,887,95205,0024,134,0032,59390,0019,20
8ПРТ-25,425,4015,8815,887,95270,0024,134,0032,59520,0025,60
ПРН-31,7531,7519,0519,059,5546,0030,184,00—100,004,20
2ПРН-31,7531,7519,0519,059,5582,0030,184,0035,76200,008,40
3ПРН-31,7531,7519,0519,059,55118,0030,184,0035,76300,0012,60
4ПРН-31,7531,7519,0519,059,55153,0030,184,0035,76400,0016,80
6ПРН-31,7531,7519,0519,059,55225,0030,184,0035,76600,0025,20
8ПРН-31,7531,7519,0519,059,55297,0030,184,0035,76800,0033,60
ПРТ-31,7531,7519,0519,059,5550,0030,184,80—100,004,70
2ПРТ-31,7531,7519,0519,059,5589,0030,184,8039,10200,009,40
3ПРТ-31,7531,7519,0519,059,55127,0030,184,8039,10300,0014,10
4ПРТ-31,7531,7519,0519,059,55166,0030,184,8039,10400,0018,80
6ПРТ-31,7531,7519,0519,059,55245,0030,184,8039,10600,0028,20
8ПРТ-31,7531,7519,0519,059,55322,0030,184,8039,10800,0037,60
ПРН-38,138,1022,2325,4011,1257,0036,104,80—150,006,30
2ПРН-38,138,1022,2325,4011,12103,0036,104,8045,44300,0012,40
3ПРН-38,138,1022,2325,4011,12148,0036,104,8045,44450,0018,60
4ПРН-38,138,1022,2325,4011,12194,0036,104,8045,44600,0024,80
6ПРН-38,138,1022,2325,4011,12284,0036,104,8045,44900,0037,20
8ПРН-38,138,1022,2325,4011,12375,0036,104,8045,441200,0049,60
ПРТ-38,138,1022,2325,4011,1261,0036,105,60—150,006,80
2ПРТ-38,138,1022,2325,4011,12110,0036,105,6048,87300,0013,40
3ПРТ-38,138,1022,2325,4011,12158,0036,105,6048,87450,0020,10
4ПРТ-38,138,1022,2325,4011,12207,0036,105,6048,87600,0026,80
6ПРТ-38,138,1022,2325,4011,12304,0036,105,6048,87900,0040,20
8ПРТ-38,138,1022,2325,4011,12402,0036,105,6048,871200,0053,60
ПРН-44,4544,4525,4025,4012,7261,0042,245,60—209,008,10
2ПРН-44,4544,4525,4025,4012,72110,0042,245,6048,87418,0016,00
3ПРН-44,4544,4525,4025,4012,72159,0042,245,6048,87627,0024,00
4ПРН-44,4544,4525,4025,4012,72208,0042,245,6048,87836,0032,00
6ПРН-44,4544,4525,4025,4012,72305,0042,245,6048,871200,0048,00
8ПРН-44,4544,4525,4025,4012,72403,0042,245,6048,871600,0064,00
ПРТ-44,4544,4525,4025,4012,7264,0042,246,40—209,008,80
2ПРТ-44,4544,4525,4025,4012,72116,0042,246,4052,20418,0017,40
3ПРТ-44,4544,4525,4025,4012,72168,0042,246,4052,20627,0025,90
4ПРТ-44,4544,4525,4025,4012,72220,0042,246,4052,20836,0034,50
6ПРТ-44,4544,4525,4025,4012,72325,0042,246,4052,201254,0051,70
8ПРТ-44,4544,4525,4025,4012,72429,0042,246,4052,201600,0069,00
ПРН-50,850,8028,5831,7514,2970,0048,266,40—263,0010,80
2ПРН-50,850,8028,5831,7514,29128,0048,266,4058,55526,0021,40
3ПРН-50,850,8028,5831,7514,29187,0048,266,4058,55789,0032,10
4ПРН-50,850,8028,5831,7514,29246,0048,266,4058,551052,0042,80
6ПРН-50,850,8028,5831,7514,29363,0048,266,4058,551500,0064,20
ПРТ-50,850,8028,5831,7514,2973,0048,267,20—263,0011,50
2ПРТ-50,850,8028,5831,7514,29135,0048,267,2061,90526,0022,80
3ПРТ-50,850,8028,5831,7514,29197,0048,267,2061,90789,0034,20
4ПРТ-50,850,8028,5831,7514,29259,0048,267,2061,901052,0045,60
6ПРТ-50,850,8028,5831,7514,29383,0048,267,2061,901500,0068,40
ПРН-63,563,5039,6738,1019,8588,0060,328,00—430,0017,50
2ПРН-63,563,5039,6738,1019,85160,0060,328,0072,50860,0034,80
3ПРН-63,563,5039,6738,1019,85231,0060,328,0072,501290,0052,20
4ПРН-63,563,5039,6738,1019,85304,0060,328,0072,501720,0069,60
ПРТ-63,563,5039,6738,1022,2095,0060,329,50—430,0020,00
2ПРТ-63,563,5039,6738,1022,20173,0060,329,5078,311040,0040,00
3ПРТ-63,563,5039,6738,1022,20251,0060,329,5078,311560,0060,00
4ПРТ-63,563,5039,6738,1022,20330,0060,329,5078,312080,0080,00
انظر أيضاً
سلاسل الإدارة البكرية (PR)
سلاسل الإدارة البكرية (PR)
سلاسل الإدارة البكرية طويلة الخطوة (PRD)
سلاسل الإدارة البكرية طويلة الخطوة (PRD)
سلاسل الإدارة البكرية الناقلة طويلة الخطوة (TRD)
سلاسل الإدارة البكرية الناقلة طويلة الخطوة (TRD)
سلاسل الإدارة البكرية بصفائح مزاحة (PRI)
سلاسل الإدارة البكرية بصفائح مزاحة (PRI)

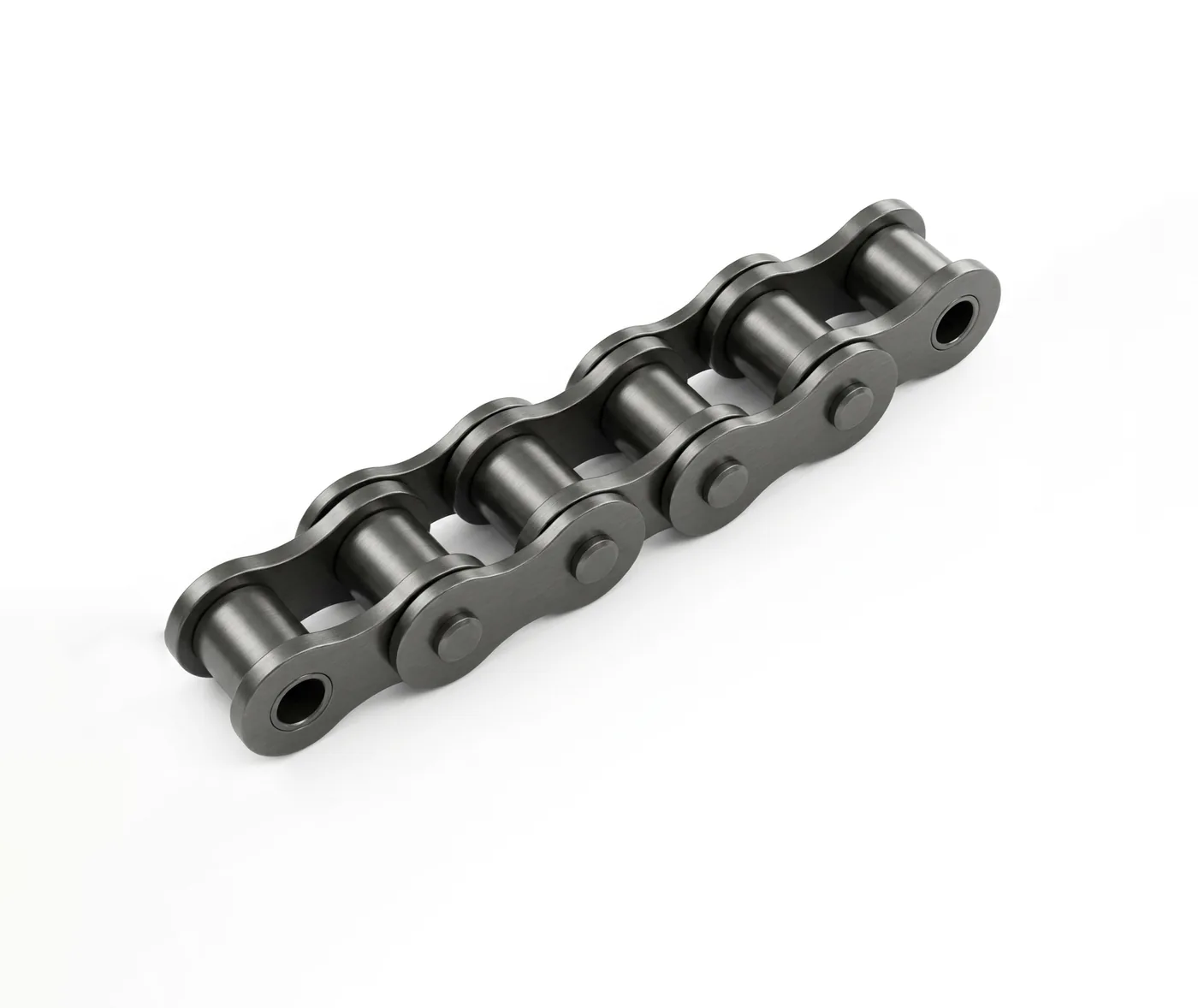

سلاسل الإدارة البكرية وفق المعيار الأوروبي (السلسلة B)
