سلاسل الإدارة البكرية وفق المعيار الأوروبي (السلسلة B)
الرمز: B series (ISO/DIN)

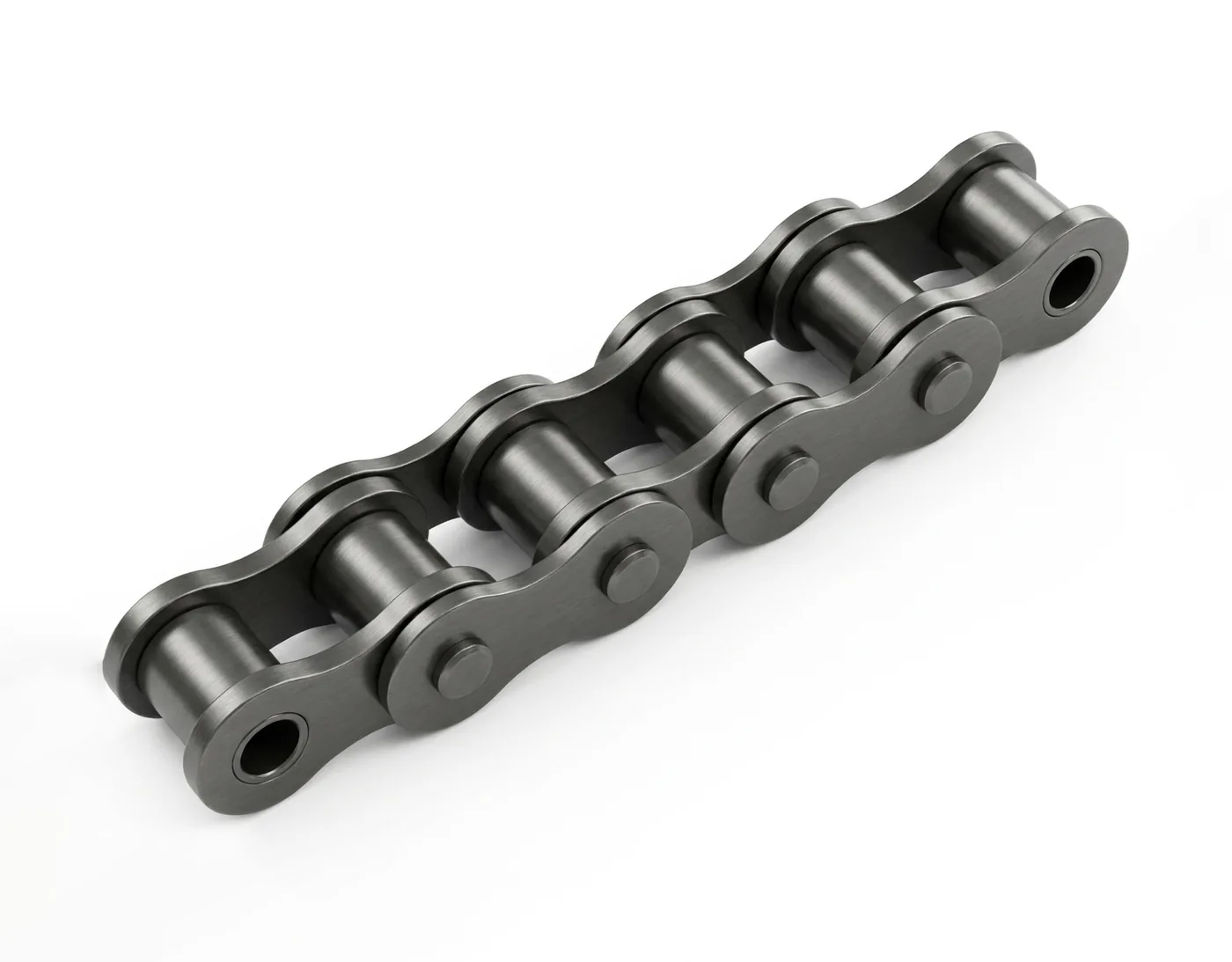

تُصنع سلاسل الإدارة البكرية وفق المعيار الأوروبي (السلسلة B) حسب مواصفات ISO/DIN وتُرمز بـ 06B و08B و10B و12B و16B و20B وهكذا. هذا هو النوع الأكثر شيوعاً في المعدات الأوروبية.
تختلف السلسلة B عن كلٍّ من GOST والسلسلة الأمريكية في الأبعاد، لذا ينبغي تحديد المعيار بدقة عند الطلب. نوفّر نسخاً ذات صف واحد ومتعددة الصفوف ونصنّع حسب رسومات العميل.
التوريد والتصنيع حسب الطلب. نتعامل بضريبة القيمة المضافة.
للحصول على المعايير الدقيقة والسعر، يُرجى التواصل عبر نموذج الطلب.
المواصفات
| النوع | سلسلة إدارة بكرية، معيار أوروبي |
| المعيار | ISO 606 / DIN 8187 |
| الرموز | 06B، 08B، 10B، 12B، 16B، 20B، إلخ |
| التصميم | صف واحد ومتعدد الصفوف |
| حسب الطلب | وفقاً للمواصفات |

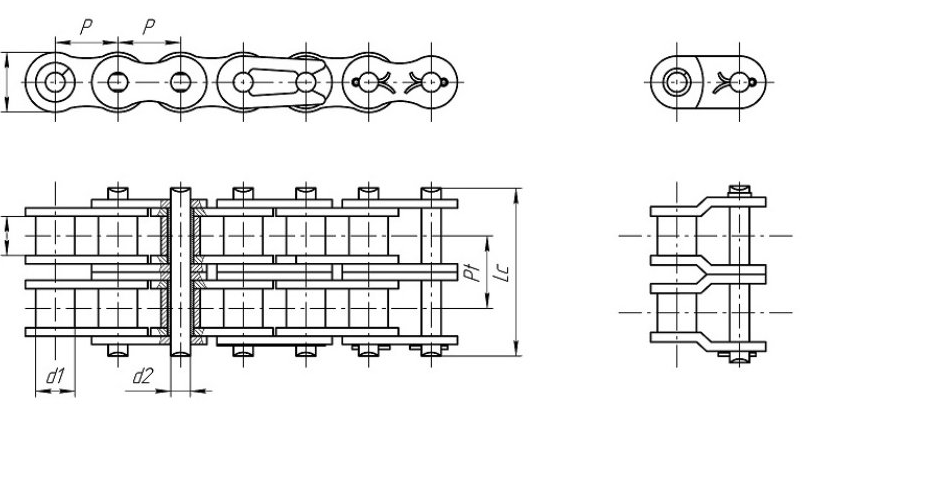

جدول المقاسات
| ISO | P، مم | d1 أقصى | b1 أدنى | d2 أقصى | h2 أقصى | Pt، مم | L أقصى | حمل الكسر، kN | الوزن، كجم/م |
|---|---|---|---|---|---|---|---|---|---|
| 05B-1 | 8,00 | 5,00 | 3,00 | 2,31 | 7,10 | 5,64 | 8,2 | 4,4 | 0,20 |
| 05B-2 | 8,00 | 5,00 | 3,00 | 2,31 | 7,10 | 5,64 | 13,9 | 7,8 | 0,33 |
| 05B-3 | 8,00 | 5,00 | 3,00 | 2,31 | 7,10 | 5,64 | 19,5 | 11,1 | 0,48 |
| 06B-1 | 9,525 | 6,35 | 5,72 | 3,28 | 8,26 | 10,24 | 13,5 | 8,9 | 0,4 |
| 06B-2 | 9,525 | 6,35 | 5,72 | 3,28 | 8,26 | 10,24 | 23,8 | 16,9 | 0,8 |
| 06B-3 | 9,525 | 6,35 | 5,72 | 3,28 | 8,26 | 10,24 | 34,0 | 24,9 | 1,2 |
| 08B-1 | 12,70 | 8,51 | 7,75 | 4,45 | 11,81 | 13,92 | 17,0 | 17,8 | 0,7 |
| 08B-2 | 12,70 | 8,51 | 7,75 | 4,45 | 11,81 | 13,92 | 31,0 | 31,1 | 1,4 |
| 08B-3 | 12,70 | 8,51 | 7,75 | 4,45 | 11,81 | 13,92 | 44,9 | 44,5 | 2,1 |
| 10B-1 | 15,875 | 10,16 | 9,65 | 5,08 | 14,73 | 16,59 | 19,6 | 22,2 | 1,0 |
| 10B-2 | 15,875 | 10,16 | 9,65 | 5,08 | 14,73 | 16,59 | 36,2 | 44,5 | 1,9 |
| 10B-3 | 15,875 | 10,16 | 9,65 | 5,08 | 14,73 | 16,59 | 52,8 | 66,7 | 2,8 |
| 12B-1 | 19,05 | 12,07 | 11,68 | 5,72 | 16,13 | 19,46 | 22,7 | 28,9 | 1,2 |
| 12B-2 | 19,05 | 12,07 | 11,68 | 5,72 | 16,13 | 19,46 | 42,2 | 57,8 | 2,4 |
| 12B-3 | 19,05 | 12,07 | 11,68 | 5,72 | 16,13 | 19,46 | 61,7 | 86,7 | 3,5 |
| 16B-1 | 25,40 | 15,88 | 17,02 | 8,28 | 21,08 | 31,88 | 36,1 | 60,0 | 2,7 |
| 16B-2 | 25,40 | 15,88 | 17,02 | 8,28 | 21,08 | 31,88 | 68,0 | 106,0 | 5,4 |
| 16B-3 | 25,40 | 15,88 | 17,02 | 8,28 | 21,08 | 31,88 | 99,9 | 160,0 | 8,2 |
| 20B-1 | 31,75 | 19,05 | 19,56 | 10,19 | 26,42 | 36,45 | 43,2 | 95,0 | 3,7 |
| 20B-2 | 31,75 | 19,05 | 19,56 | 10,19 | 26,42 | 36,45 | 79,7 | 170,0 | 7,2 |
| 20B-3 | 31,75 | 19,05 | 19,56 | 10,19 | 26,42 | 36,45 | 116,1 | 250,0 | 10,9 |
| 24B-1 | 38,10 | 25,40 | 25,40 | 14,63 | 33,40 | 48,36 | 53,4 | 160,0 | 7,1 |
| 24B-2 | 38,10 | 25,40 | 25,40 | 14,63 | 33,40 | 48,36 | 101,8 | 280,0 | 13,4 |
| 24B-3 | 38,10 | 25,40 | 25,40 | 14,63 | 33,40 | 48,36 | 150,2 | 425,0 | 20,1 |
| 28B-1 | 44,45 | 27,94 | 30,99 | 15,90 | 37,08 | 59,56 | 65,1 | 200,0 | 8,5 |
| 28B-2 | 44,45 | 27,94 | 30,99 | 15,90 | 37,08 | 59,56 | 124,7 | 360,0 | 16,6 |
| 28B-3 | 44,45 | 27,94 | 30,99 | 15,90 | 37,08 | 59,56 | 184,3 | 530,0 | 24,9 |
| 32B-1 | 50,80 | 29,21 | 30,99 | 17,81 | 42,29 | 58,55 | 67,4 | 250,0 | 10,3 |
| 32B-2 | 50,80 | 29,21 | 30,99 | 17,81 | 42,29 | 58,55 | 126,0 | 450,0 | 21,0 |
| 32B-3 | 50,80 | 29,21 | 30,99 | 17,81 | 42,29 | 58,55 | 184,5 | 670,0 | 31,6 |
| 40B-1 | 63,50 | 39,37 | 38,10 | 22,89 | 52,96 | 72,29 | 82,6 | 355,0 | 16,4 |
| 40B-2 | 63,50 | 39,37 | 38,10 | 22,89 | 52,96 | 72,29 | 154,9 | 630,0 | 32,0 |
| 40B-3 | 63,50 | 39,37 | 38,10 | 22,89 | 52,96 | 72,29 | 227,2 | 950,0 | 48,1 |
| 48B-1 | 76,20 | 48,26 | 45,72 | 29,24 | 63,88 | 91,21 | 99,1 | 560,0 | 25,0 |
| 48B-2 | 76,20 | 48,26 | 45,72 | 29,24 | 63,88 | 91,21 | 190,4 | 1000,0 | 50,0 |
| 48B-3 | 76,20 | 48,26 | 45,72 | 29,24 | 63,88 | 91,21 | 281,6 | 1500,0 | 75,0 |
| 56B-1 | 88,90 | 53,98 | 53,34 | 34,32 | 77,85 | 106,60 | 114,6 | 850,0 | 35,0 |
| 56B-2 | 88,90 | 53,98 | 53,34 | 34,32 | 77,85 | 106,60 | 221,2 | 1600,0 | 70,0 |
| 56B-3 | 88,90 | 53,98 | 53,34 | 34,32 | 77,85 | 106,60 | 327,8 | 2240,0 | 105,0 |
| 64B-1 | 101,60 | 63,50 | 60,96 | 39,40 | 90,17 | 119,89 | 130,9 | 1120,0 | 46,0 |
| 64B-2 | 101,60 | 63,50 | 60,96 | 39,40 | 90,17 | 119,89 | 250,8 | 2000,0 | 91,0 |
| 64B-3 | 101,60 | 63,50 | 60,96 | 39,40 | 90,17 | 119,89 | 370,7 | 3000,0 | 136,0 |
| 72B-1 | 114,30 | 72,39 | 68,58 | 44,48 | 103,63 | 136,27 | 147,4 | 1400,0 | 61,0 |
| 72B-2 | 114,30 | 72,39 | 68,58 | 44,48 | 103,63 | 136,27 | 283,7 | 2500,0 | 121,0 |
| 72B-3 | 114,30 | 72,39 | 68,58 | 44,48 | 103,63 | 136,27 | 420,0 | 3750,0 | 180,0 |
