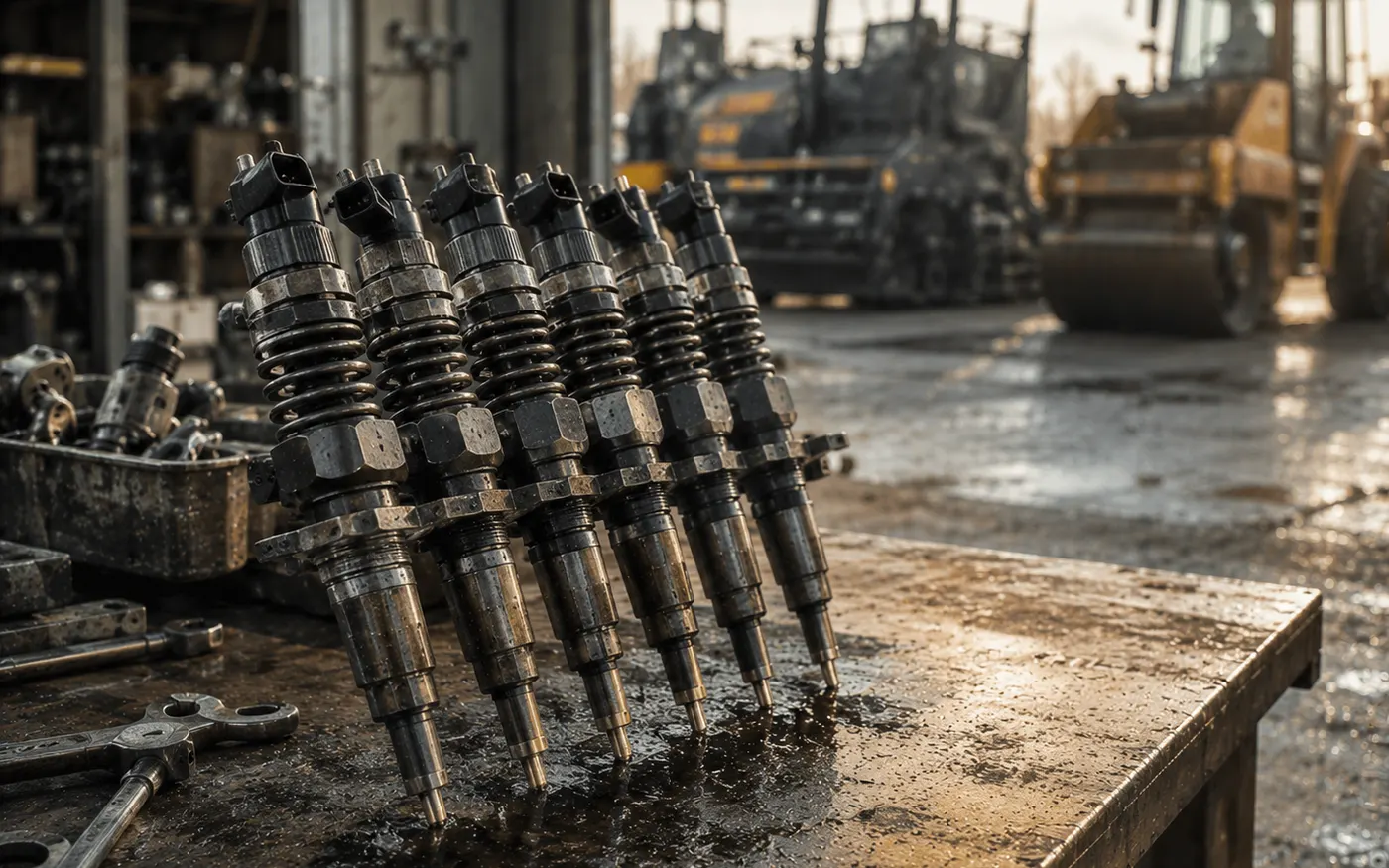

Форсунка дизельного двигателя common rail: износ, диагностика и подбор по кодам

Форсунка — последнее и самое требовательное звено топливной аппаратуры common rail: именно она превращает давление, созданное ТНВД, в точно дозированный впрыск, от которого зависит и мощность, и расход, и ресурс двигателя. При этом форсунку обвиняют чаще, чем она реально виновата — симптомы неисправного распылителя легко спутать с проблемами ТНВД или самого блока управления. Разбираем устройство, диагностику по симптомам и логику подбора форсунок для дизельных двигателей грузовой техники.

Устройство: что внутри форсунки common rail

Современная форсунка common rail — это не просто клапан, а прецизионный электрогидравлический узел с несколькими независимыми точками отказа:

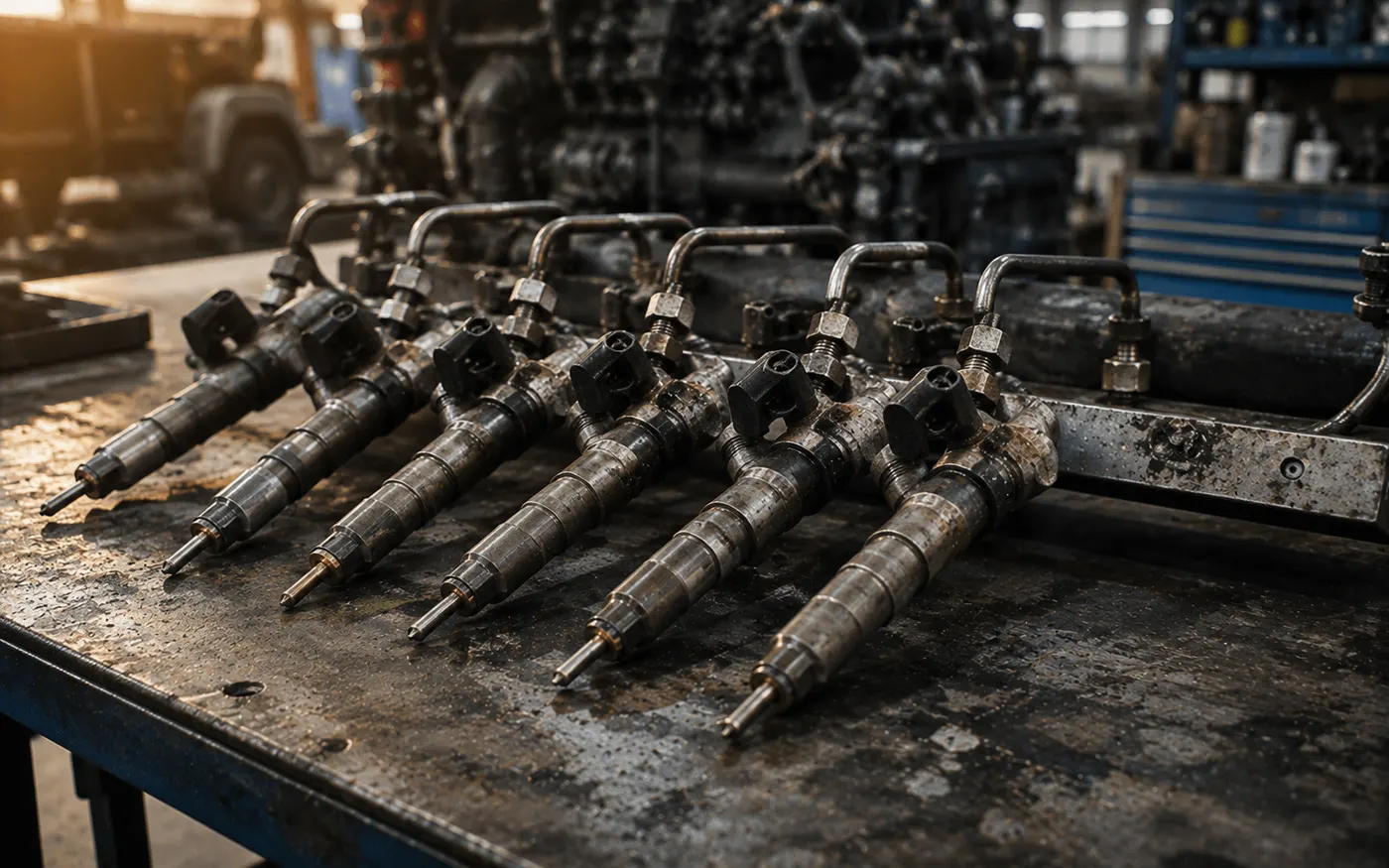

Ключевая особенность именно common rail: форсунка не создаёт давление сама, а лишь открывает и закрывает подачу топлива, находящегося под постоянным давлением в общей магистрали (rail). Это отличает её от механических форсунок старых систем, где давление создавалось индивидуально при каждом впрыске.

Диагностика по симптомам

Отказ форсунки почти всегда даёт характерное сочетание признаков, которое отличает его от смежных причин — ТНВД, компрессии или самого блока управления.

Симптом другого узла?Поиск по всем правилам базы знаний→

Как отличить форсунку от ТНВД и компрессии

Один и тот же внешний симптом — потеря мощности или чёрный дым — даёт и форсунка, и ТНВД, и низкая компрессия. Порядок исключения:

1. Проверить компрессию по цилиндрам. Если она в норме и равномерна — причина в топливной аппаратуре, а не в механике двигателя. 2. Считать данные коррекции топливоподачи с ЭБУ по каждому цилиндру. Форсунка, требующая аномальной коррекции относительно остальных, — первый подозреваемый. 3. Проверить обратный слив каждой форсунки отдельно. Избыточный объём слива с одного цилиндра указывает на износ иглы или клапана именно этой форсунки. 4. Только после этого проверять ТНВД — по общему давлению в рейке, а не по симптомам отдельного цилиндра: насос отвечает за давление во всей системе одновременно, а не выборочно по цилиндрам.

Тот же принцип «сначала простое и дешёвое, потом дорогой узел» уже разобран для соседних узлов топливной системы — в статьях про признаки неисправности ТНВД и плунжерную пару.

Коды IMA, ISA, C2I: почему нельзя просто поставить форсунку

Дизельные форсунки common rail не идентичны друг другу даже в одной партии — у каждой есть индивидуальный код компенсации разброса производительности, присваиваемый на заводе:

• Bosch — IMA (Injector Matching Adaptation) или более новый C2I (Coding to ISO);
• Delphi — ISA (Injector Static Adaptation);
• Denso — QR-код с индивидуальными поправками.

Этот код вводится в ЭБУ при установке форсунки и корректирует длительность и момент впрыска именно под неё. Практическое следствие для подбора:

• Оригинальная или контрактная форсунка того же типа — код вводится по паспортным данным, нанесённым на корпус.
• Форсунка без документа с кодом — двигатель заведётся и поедет, но неравномерно по цилиндрам: вибрация на холостых, повышенный расход, риск повышенного нагара на этом цилиндре.
• Путаница «форсунка не подходит» — на практике почти всегда означает не физическую несовместимость, а отсутствие ввода правильного кода компенсации под конкретный экземпляр.

Подробный разбор той же логики применительно к блокам управления — в статье б/у ЭБУ грузовика: привязка, прошивка, риски.

Подбор

• Номер детали и код компенсации — обязательная пара, а не номер детали в одиночку: одинаковые по маркировке форсунки без индивидуального кода не встанут корректно.
• Оригинал против аналога для форсунок — случай, где экономия на аналоге особенно рискованна: точность распылителя определяет и мощность, и ресурс двигателя целиком.
• Форсунки меняются комплектом на весь ряд цилиндров, если разброс износа значительный — иначе новая форсунка работает несимметрично относительно изношенных соседних.
• Восстановленная (reman) форсунка — рабочий вариант при условии заводского контроля производительности и присвоения нового кода компенсации, а не кустарной прочистки распылителя.

Практические выводы

• Форсунка common rail — не просто клапан, а прецизионный узел с несколькими независимыми точками отказа: распылитель, электромагнитный или пьезоклапан, обратный слив, посадочные уплотнения.
• Диагностика начинается с исключения компрессии и ТНВД, а не с замены форсунки: коррекция топливоподачи по цилиндрам в ЭБУ — самый быстрый способ локализовать проблемный цилиндр.
• Код компенсации разброса (IMA/ISA/C2I) — не опция, а обязательное условие корректной работы: без него форсунка физически встанет, но будет давать неравномерный впрыск.
• При значительном разбросе износа форсунки меняются комплектом на ряд цилиндров, а не по одной.

Подбор форсунок, ТНВД и плунжерных пар — в каталоге ElevenGate с поиском по OEM-номеру и кросс-номерам. Если нужной позиции нет в наличии — привезём под заказ. Смежные материалы: ТНВД грузовика: типы и подбор, Плунжерная пара ТНВД: работа и износ и Признаки неисправности ТНВД.

Частые вопросы

Можно ли поставить б/у форсунку без кода компенсации?

Технически двигатель заведётся, но будет работать неравномерно по цилиндрам: без ввода индивидуального кода IMA/ISA/C2I конкретной форсунки блок управления использует чужую или усреднённую калибровку, что даёт вибрацию на холостых и рост расхода. Код нужно вводить обязательно, по паспортным данным именно этого экземпляра.

Как отличить закоксовку форсунки от неисправности ТНВД?

Закоксовка распылителя даёт симптом на конкретном цилиндре — чёрный дым или вибрацию именно на нём, при этом коррекция топливоподачи ЭБУ по этому цилиндру аномальна относительно остальных. Неисправность ТНВД влияет на давление во всей рейке сразу, симптом проявляется равномерно по всем цилиндрам.

Нужно ли менять все форсунки сразу?

Если разброс износа между цилиндрами значительный — да, менять комплектом: одна новая форсунка среди изношенных соседних работает несимметрично и может не устранить общую вибрацию. При равномерном умеренном износе допустима точечная замена только отказавшей форсунки.

Чем отличается код IMA от ISA?

Оба кода решают одну задачу — компенсацию заводского разброса производительности форсунки, но у разных производителей топливной аппаратуры: IMA (и более новый C2I) — у Bosch, ISA — у Delphi. Коды не взаимозаменяемы между производителями форсунок.
